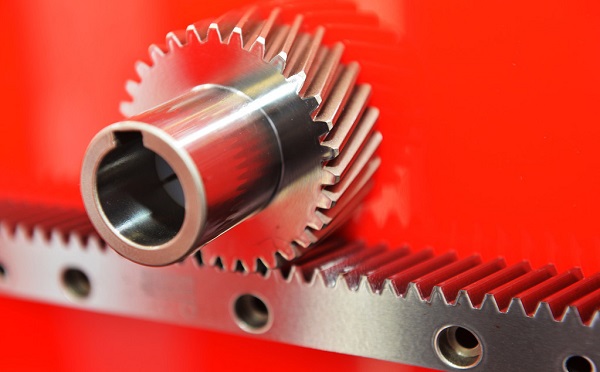

齒輪加工中圓柱齒輪和齒條的銑削：

由于斜齒圓柱齒輪的齒槽是螺旋形的，用齒盤銑刀銑削時，工作臺必須轉動螺旋角，使銑刀的螺旋面與齒槽方向共存。法向齒廓與斜齒圓柱齒輪的等效齒廓相同。因此，在加工斜齒圓柱齒輪時，應根據等效齒輪的齒數（即等效齒數）選擇刀具號。

1.在臥式銑床上銑削斜齒圓柱齒輪時，常用的兩種對刀方法是什么？

答：常用的對刀方法有兩種。一種方法是在調整桌角之前把刀放好。具體方法是采用劃線法或切割法。有兩種方法是在調整桌子的拐角后把刀放好。通常采用缺口法將銑刀輪廓線與齒坯軸線正確對齊。

2.銑斜齒圓柱齒輪時，用什么方法檢查掛輪和工作臺的轉角是否正確？

A： 檢查方法是對刀后在齒坯上切一點，觀察刀痕寬度與銑刀刃口寬度是否一致。如果刀痕筆直，寬度與刀刃相同，則表示掛輪與工作臺的轉角正確。否則，表示掛輪或工作臺的轉角不正確。你需要重新檢查并糾正它。

3.銑直齒條時，為什么要借用相同模數的8號齒盤銑刀？垂直和水平位移法適用于哪些情況？

答：由于齒條齒廓為直齒廓，相當于直齒輪齒數達到無窮大時的齒廓形狀，所以按直齒廓制造的8號銑刀各模塊的齒廓可以使用相同數量的8號銑刀。8磨直機架。

長貨架銑削一般采用縱向位移法，短貨架銑削一般采用橫向位移法。

4.銑削螺旋齒條時，為了保證螺旋角β，工件的兩種夾緊方法是什么？它們是用來干什么的？?jī)煞N夾緊方式在銑削過程中能有不同的位移尺寸嗎？

答：一種方法是將工件夾緊成一定角度。采用該方法夾緊后，工件參考側與工作臺運動方向形成夾角，夾角為工件螺旋角β。工作臺的移動距離應等于螺旋齒條的法向齒距pn。該方法僅適用于小螺旋角螺旋齒條的銑削加工。

這兩種方法是將工件的基準面與工作臺的運動方向平行夾緊，然后轉動工作臺，使工作臺通過螺旋角一起驅動工件。用這種轉臺法銑削螺旋齒條時，每班距應等于螺旋齒條的端面節距pt，適用于在銑床上銑削較長的螺旋齒條。
