在機械傳動領域，錐齒輪扮演著至關重要的角色。它們能夠實現相交軸之間的動力傳遞，廣泛應用于汽車、航空航天、工程機械等眾多行業。而錐齒輪的加工質量直接影響著整個傳動系統的性能和可靠性。今天，讓我們一起走進錐齒輪加工的世界，了解這一精密工藝的魅力。

一、錐齒輪的特點與應用

錐齒輪是一種形狀特殊的齒輪，其齒形分布在圓錐面上。與普通圓柱齒輪相比，錐齒輪具有以下特點：

1.能夠實現相交軸之間的傳動：錐齒輪可以將動力從一根軸傳遞到與之相交的另一根軸上，改變傳動方向，滿足各種復雜的機械傳動需求。

2.承載能力強：由于錐齒輪的齒形設計和受力特點，使其具有較高的承載能力，能夠承受較大的扭矩和載荷。

3.傳動平穩：經過精密加工的錐齒輪，齒面接觸良好，傳動平穩，噪音低，能夠提高整個傳動系統的工作效率和使用壽命。

正是由于這些特點，錐齒輪在汽車后橋差速器、直升機主減速器、機床傳動系統等領域得到了廣泛的應用。

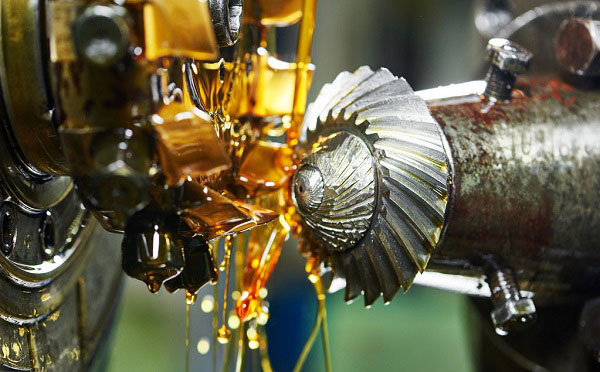

二、錐齒輪加工的工藝方法

錐齒輪的加工方法主要有展成法和成形法兩種。

1.展成法：展成法是利用齒輪嚙合原理來加工齒輪的方法。在錐齒輪加工中，常用的展成法有滾齒法和插齒法。滾齒法是通過滾刀與錐齒輪毛坯的相對滾動，按照齒輪嚙合原理逐步切削出齒形。插齒法則是利用插齒刀在錐齒輪毛坯上沿齒向方向進行往復切削，逐漸形成齒形。展成法加工的錐齒輪精度高，齒面質量好，但加工設備和工藝要求較高。

2.成形法：成形法是利用與被加工齒輪齒槽形狀完全相同的刀具，直接切削出齒形的方法。在錐齒輪加工中，常用的成形法有銑齒法和拉齒法。銑齒法是通過銑刀在錐齒輪毛坯上銑削出齒形，拉齒法是利用拉刀在錐齒輪毛坯上拉削出齒形。成形法加工的錐齒輪效率高，但精度相對較低，適用于精度要求不高的場合。

三、錐齒輪加工的關鍵技術

1.齒形設計：錐齒輪的齒形設計是保證其傳動性能的關鍵。合理的齒形設計可以提高齒輪的承載能力、傳動平穩性和效率。在齒形設計中，需要考慮齒輪的模數、齒數、壓力角、螺旋角等參數，以及齒面的修形和優化。

2.刀具選擇：刀具的選擇直接影響著錐齒輪的加工質量和效率。在選擇刀具時，需要根據齒輪的材料、精度要求和加工工藝等因素，選擇合適的刀具材料、刀具形狀和刀具參數。

3.加工精度控制：錐齒輪的加工精度要求較高，需要嚴格控制齒形誤差、齒距誤差、齒向誤差等各項精度指標。在加工過程中，需要采用先進的加工設備和測量儀器，對加工過程進行實時監控和調整，確保加工精度符合要求。

4.熱處理工藝：熱處理工藝可以提高錐齒輪的硬度和耐磨性，從而延長其使用壽命。在熱處理過程中，需要根據齒輪的材料和性能要求，選擇合適的熱處理工藝和參數，確保齒輪的性能得到充分發揮。

總之，錐齒輪加工是一項精密而復雜的工藝，需要先進的技術和設備支持。隨著科技的不斷發展，錐齒輪加工技術將不斷創新和完善，為機械傳動領域的發展提供更加可靠的支撐。
